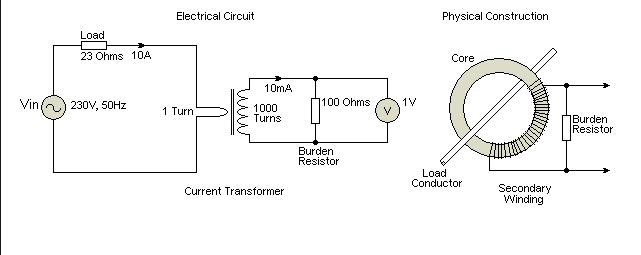

Descripción: El método de simulación de temperatura de devanados es usado para hacer una aproximación del punto más caliente del devanado. Se hace necesario hacer dicha aproximación por lo difícil de sensar la temperatura directamente. El método de medición involucra un transformador de corriente, el cual es ubicado para medir la corriente que circula por el devanado, este transformador alimenta un circuito que adiciona calor a un termómetro y se allí se obtiene la lectura final de la temperatura de devanados.

Características:

• Montaje remoto, esto es, el termopozo en la parte superior y el indicador en la parte visible al operador. Viene con capilares de hasta 3,6 metros
• Microinterruptores ajustables para indicar la temperatura de arrollamiento o devanado (imagen térmica).
• El gradiente de temperatura entre el arrollamiento y el líquido refrigerante (aceite) depende de la corriente en el arrollamiento.
• Sistema de medición netamente mecánico, autónomo de consumo de fuentes de energía.
• Esquema de conexión ANSI, IEC
